Model : S (3a) (stekelvarken) Ontwerp : Centraal Inundatie en Technisch Bureau (15 april 1939) Tekening nummer : 1423/tG Gebouwd door : N.V Bataafsche Aanneming-Maatschappij Bouwjaar : 1939 Schietrichting : Frontaal en flankerend Schootsveld : 190· (70· overlap per schietgat) Weerstandvermogen : W.12-15 Muurdikte dak / front : 0,8m / 1m gewapend beton Bewapening : Mitrailleur M.20 Bezetting : 3 man - schutter, helper en groepscommandant Kosten (ongeveer) : 2.500 gulden (1.465 euro) Rijksmonument nummer : 420214 Bijzonderheden : Bijnaam spinnekop, nog aanwezig

1939 Nadat het besluit tot het vormen van een doorlopende weerstandslijn genomen was, werd begin 1939 een bedrag van 10 miljoen gulden (4,53 miljoen euro) ter beschikking gesteld voor het bouwen van kazematten, om de mitrailleurs in de linie onder te brengen. Het ontwerp van deze kazematten bestaat uit vier typen met verschillende varianten: • De gietstalen G-kazemat (35 varianten); • De flankerend B-kazemat (5 varianten); • De frontaal en flankerend S-kazemat (4 varianten); • De SWZ S-kazemat voor zware mitrailleur (3 varianten). De gewapend betonnen kazemat 113 van het type S(3a) met achterin- /uitgang is een lichte eenvoudige en in vergelijking met de andere type kazematten goedkope gevechtsopstelling met 3 schietgaten, welke tezamen een schootsveld van 190° hadden. Deze grote schietgaten om in drie richtingen zowel frontaal als flankerend vuur af te geven vormde een zeer kwetsbaar punt. Tegen geweer-, mitrailleren en 2 cm-patronen werden ze beschermd door middel van stalen schietgatblinden van 2 cm dikte. (pantserprojectielen doorboorden deze platen gemakkelijk.) De S(3a) kazematten werden vanwege de vele uit het beton stekende (maskerings)haken ook wel "stekelvarken" of "spinnenkop" genoemd. S(3a) beton : 33 m 3 wapeningsstaal rond 19mm : 2360 kg wapeningsstaal rond 12mm : 1410 kg stalen schietgatraam : 2,10 x 2,00 x 0,40 m 200 kg stalen kozijn met deur : 2,40 x 2,25 x 0,55 m 300 kg Om de kazematten te maskeren werden verschillende technieken toegepast. In mei 1940 was de maskering van veel kazematten echter nog niet gereed, ook de telefoonverbinding was nog niet aangebracht.

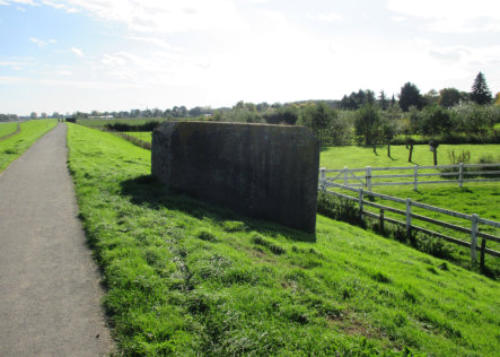

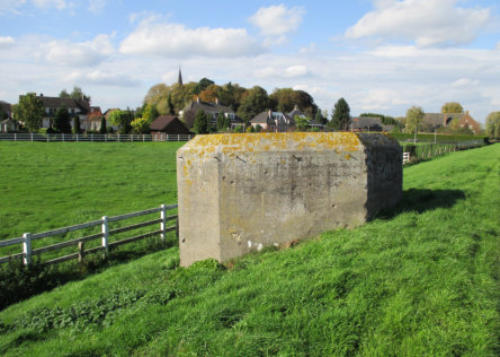

Stekelvarken 113 Lichte gevechtsopstelling voor lichte mitrailleur

Kazemat 113 S

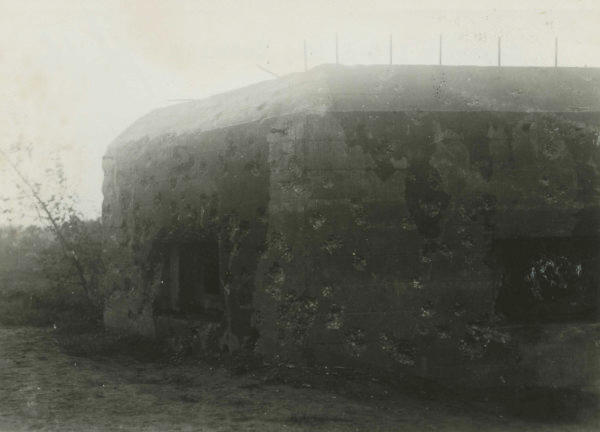

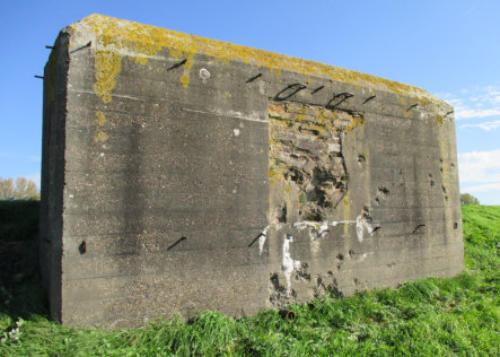

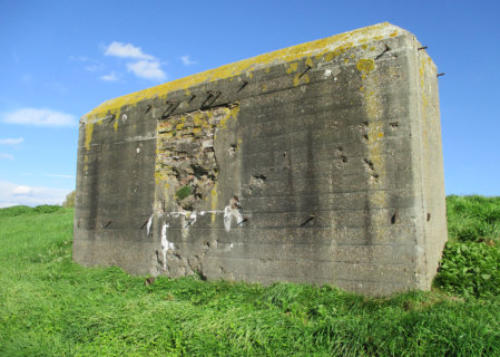

Schade 113 S Mitrailleurvuur op de voorzijde en scherfwerking op de noordelijke zijde. Vlak naast de kazemat 113 S is een trechter met middellijn van 8 meter, vermoedelijk van een projectiel van 21 cm mortier.
