Kazemat 109 G Maaslinie

Standhouden

De geschiedenis van de in de dertiger jaren van de twintigste eeuw gebouwde kazematten op de westelijke Maasoever tussen Katwijk en Oeffelt.

109 G

Cookieverklaring

Model : G (270)hv (gietstalen koepel) Ontwerp : Centraal Inundatie en Technisch Bureau (1939) Tekening nummer : 1418/tG Tekening nummer koepel: : 1365/tG Gebouwd door : N.V Bataafsche Aanneming-Maatschappij Bouwjaar : 1939 Schietrichting : Frontaal Schootsveld : 35· Weerstandvermogen : W.12-15 Koepel dikte : 10 cm mangaan gietstaal (Cockerill Nr. 186 tek nr. 1365/tG) Bewapening : Mitrailleur (Schwarzlose) M.08/15 Bezetting : 3 man - schutter, helper en groepscommandant Kosten (ongeveer) : 6.500 gulden (3.809 euro) Rijksmonument nummer : Bijzonderheden : Geruimd in 1941

Privécollectie Hein Veld

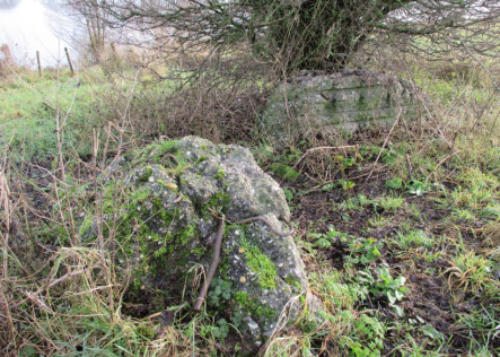

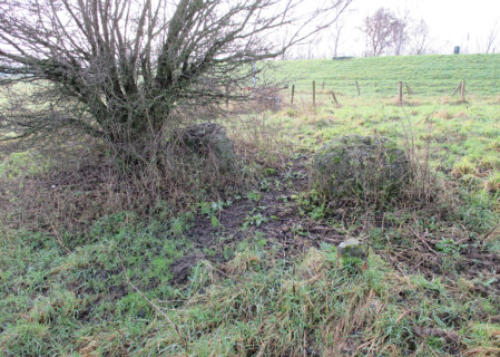

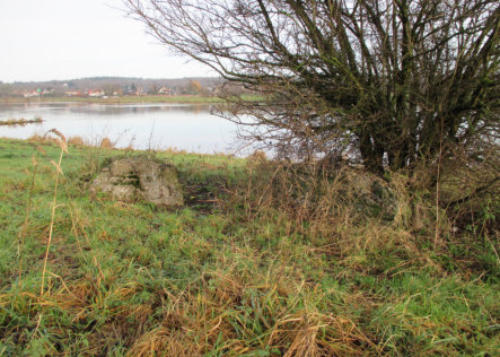

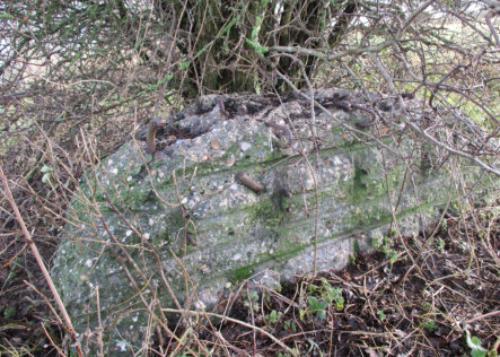

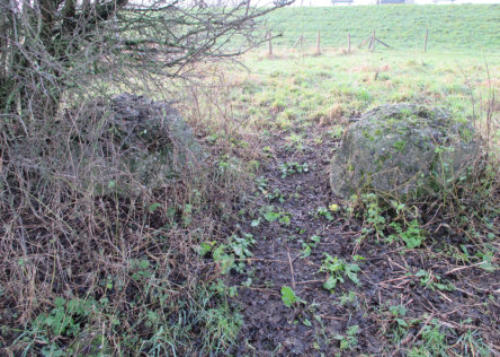

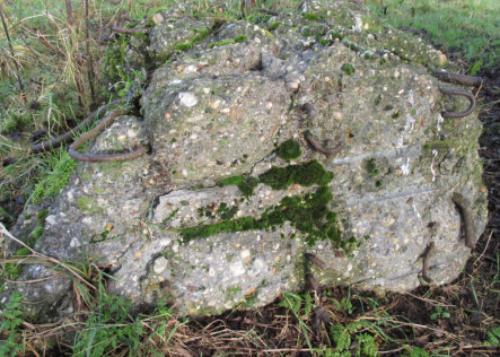

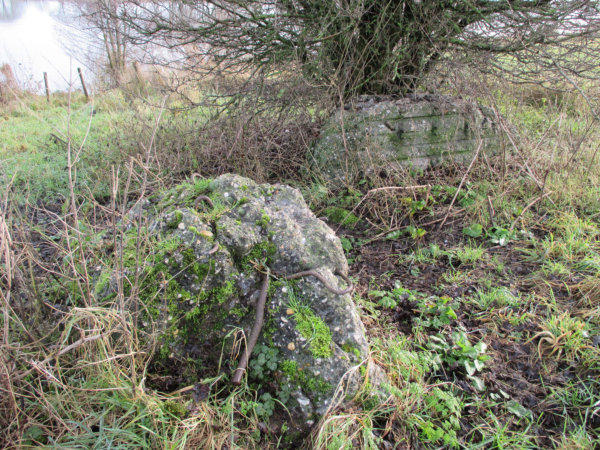

De restanten van 109 G liggen nog steeds als stille getuigen in het weiland. Tussen de twee betonblokken in bevond zich de 10cm dikke gietstalen koepel. Fabrikant Cockeril

1939 Nadat het besluit tot het vormen van een doorlopende weerstandslijn genomen was, werd begin 1939 een bedrag van 10 miljoen gulden (4,53 miljoen euro) ter beschikking gesteld voor het bouwen van kazematten, om de mitrailleurs in de linie onder te brengen. Het ontwerp van deze kazematten bestaat uit vier typen met verschillende varianten: • De gietstalen G-kazemat (35 varianten); • De flankerend B-kazemat (5 varianten); • De frontaal en flankerend S-kazemat (4 varianten); • De SWZ S-kazemat voor zware mitrailleur (3 varianten). • De gietstalen koepel kazemat van het type G is in de Maaslinie (bestek 355/1939) de op één na meest gebouwde kazemat en komt niet meer voor*. Het ontwerp van deze G(270)hv kazematten is van het Centraal Inundatie en Technisch Bureau en dateert uit mei 1939. Kazematten van het type G hebben een vierkante plattegrond en een variërende frontdekking van gewapend beton en één 10 cm dikke gietstalen koepel. De G kazemat was de duurste gevechtsopstelling. Vanuit het schietgat dat ten opzichte van de ingang een hoek van 270° had, kon met de M.08/15 mitrailleur frontaal vuur worden afgegeven. Het schootsveld was 35°. Ook was dit type kazemat voorzien van 1 apparaat voor luchtverversing en voor het afzuigen van de bij het vuren ontstane gassen en rook. In de keelzijde bevond zich 1 stalen toegangsdeur. Om de kazematten te maskeren werden verschillende technieken toegepast. In mei 1940 was de maskering van veel kazematten echter nog niet gereed, ook de telefoonverbinding was nog niet aangebracht.

FotoArchiefDienst Cuijk

Schade 109 G Pag. vuur op de noordelijke zijde. Enkele afgeschampte treffers. Het beton is iets beschadigd. In de omgeving verschillende trechters van infanterie mortier projectielen.

Koepelkazemat 109 Kazemat voor zware mitrailleur

Kazemat 109 G

Privécollectie Hein Veld

Navigatie Kazemat 108 S Kazemat 109 G Kazemat 110 S Kazemat 111 G Kazemat 123 G Kazemat 112 S Kazemat 113 S Kazemat 114 G 8 Staal Kazemat 115 S Rivierkazemat Katwijk zuid Kazemat 116 G Spoorbrug Mook Kazemat 117 G Rivierkazemat Katwijk noord Kazemat 118 S Kazemat 119 S Legeringsbarak Katwijk Betonnen shuttersput

G(270)hv beton : m 3 wapeningsstaal rond 22 mm : 1917,88 kg wapeningsstaal rond 12 mm : 1299,09 kg Totaal gewicht : 3216,97 kg
