1939 Nadat het besluit tot het vormen van een doorlopende weerstandslijn genomen was, werd begin 1939 een bedrag van 10 miljoen gulden (4,53 miljoen euro) ter beschikking gesteld voor het bouwen van kazematten, om de mitrailleurs in de linie onder te brengen. Het ontwerp van deze kazematten bestaat uit vier typen met verschillende varianten: • De gietstalen G-kazemat (35 varianten); • De flankerend B-kazemat (5 varianten); • De frontaal en flankerend S-kazemat (4 varianten); • De SWZ S-kazemat voor zware mitrailleur (3 varianten). Een gietstalen koepel had een diameter van 2 meter met een gewicht van circa 9,5 ton inclusief deur. Stalen buisleidingen vormde een dubbele aan- en afvoerleiding met ontwateringsbuizen voor een ventilatie-apparaat. Twee andere stalenbuizen waren aanwezig voor het doorvoeren van telefoonkabels. In de koepel was een waterpompje, kapstokplank voorzien van 4 kapstokhaken en een ventilatie-aggregaat met bijhorende afzuigbuizen en rookvanger geplaatst.

Koepelkazemat 102 Kazemat voor lichte mitrailleur

Model : G (135)hz (gietstalen koepel) Ontwerp : Centraal Inundatie en Technisch Bureau (1939) Tekening nummer : 1409/tG Gebouwd door : N.V Bataafsche Aanneming-Maatschappij Bouwjaar : 1939 Schietrichting : Frontaal Schootsveld : 40· Weerstandvermogen : W.12-15 Koepel dikte : 10 cm mangaan gietstaal (Cockerill Nr. 143 tek nr. 1365/tG) Bewapening : Mitrailleur M.20 Bezetting : 3 man - schutter, helper en groepscommandant Kosten (ongeveer) : 6.500 gulden (3.809 euro) Rijksmonument nummer : Bijzonderheden : Geruimd in 1941

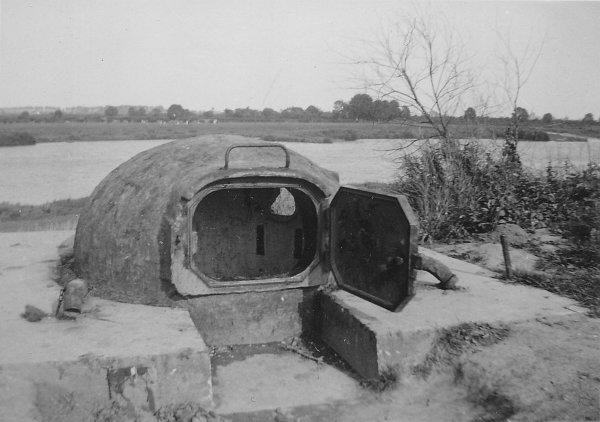

Kazemat 102 G

Om de kazematten te maskeren werden verschillende technieken toegepast. In mei 1940 was de maskering van veel kazematten echter nog niet gereed, ook de telefoonverbinding was nog niet aangebracht.

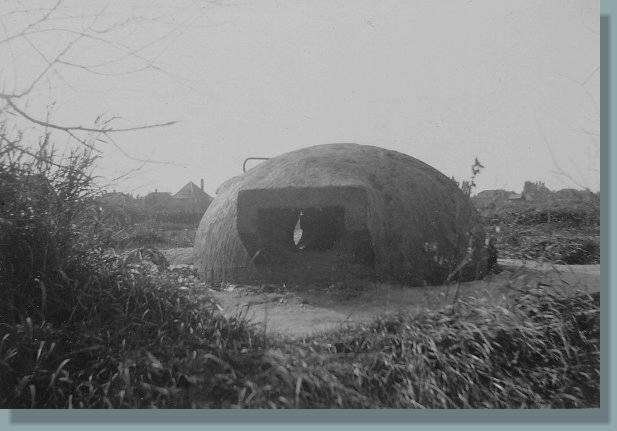

Kazemat 102 G

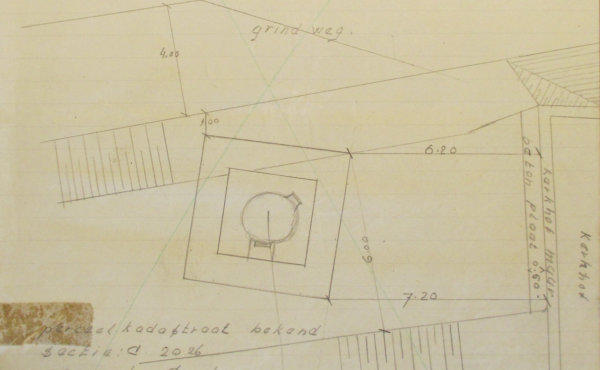

G(135)hz beton : 23,5m 3 wapeningsstaal rond 22mm : 1790 kg wapeningsstaal rond 12mm : 820 kg
