Standhouden
1939
Nadat het besluit tot het vormen van een doorlopende weerstandslijn genomen was, werd begin 1939 een bedrag van 10
miljoen gulden (4,53 miljoen euro) ter beschikking gesteld voor het bouwen van kazematten, om de mitrailleurs in de linie
onder te brengen.
Het ontwerp van deze kazematten bestaat uit vier typen met verschillende varianten:
•
De gietstalen G-kazemat (35 varianten);
•
De flankerend B-kazemat (5 varianten);
•
De frontaal en flankerend S-kazemat (4 varianten);
•
De SWZ S-kazemat voor zware mitrailleur (3 varianten).
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
De gewapend betonnen kazemat 91 van het type S(3a) met achterin- /uitgang is een lichte, eenvoudige en in vergelijking met
de andere type kazematten goedkope gevechtsopstelling met 3 schietgaten, welke tezamen een schootsveld van 190° hadden.
Deze grote schietgaten om in drie richtingen zowel frontaal als flankerend vuur af te geven vormde een zeer kwetsbaar punt.
Tegen geweer-, mitrailleren en 2 cm-patronen werden ze beschermd door middel van stalen schietgatblinden van 2 cm dikte.
(pantserprojectielen doorboorden deze platen gemakkelijk.) De S(3a) kazematten werden vanwege de vele uit het beton
stekende (maskerings)haken ook wel "stekelvarken" of "spinnenkop" genoemd.
Om de kazematten te maskeren werden verschillende technieken toegepast. In mei 1940 was de maskering van veel
kazematten echter nog niet gereed, ook de telefoonverbinding was nog niet aangebracht.
De geschiedenis van de in de dertiger jaren van de twintigste eeuw gebouwde
kazematten op de westelijke Maasoever tussen Katwijk en Oeffelt.
Stekelvarken 91
Lichte gevechtsopstelling voor lichte mitrailleur
Model
: S (3a) (stekelvarken, bijnaam spinnekop)
Ontwerp
: Centraal Inundatie en Technisch Bureau (15 april 1939)
Tekening nummer
: 1423/tG
Gebouwd door
: N.V Bataafsche Aanneming-Maatschappij
Bouwjaar
: 1939
Schietrichting
: Frontaal en flankerend
Schootsveld
: 190· (70· overlap per schietgat)
Weerstandvermogen
: W.12-15
Muurdikte dak / front
: 0,8m / 1m gewapend beton
Bewapening
: Mitrailleur M.20
Bezetting
: 3 man - schutter, helper en groepscommandant
Kosten
(ongeveer)
: 2.500 gulden (1.465 euro)
Rijksmonument nummer
:
Coördinaten
: 51.716508 N
5.917167 E
Bijzonderheden

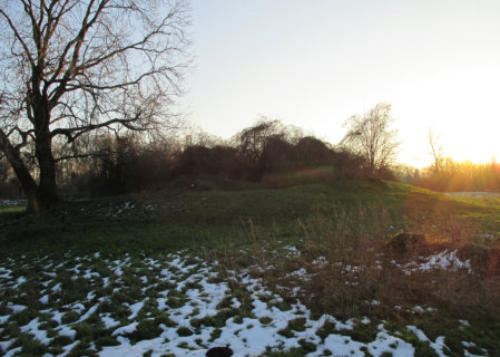

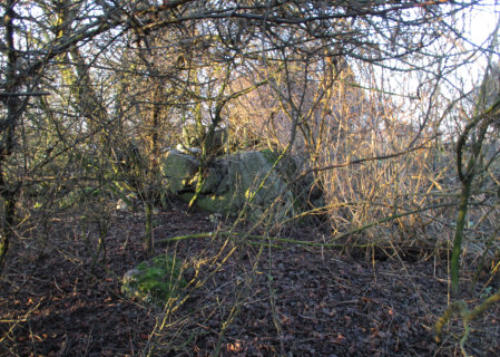

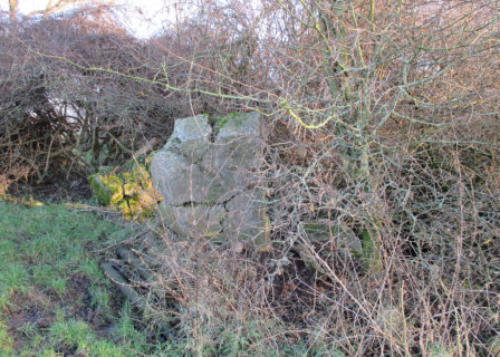

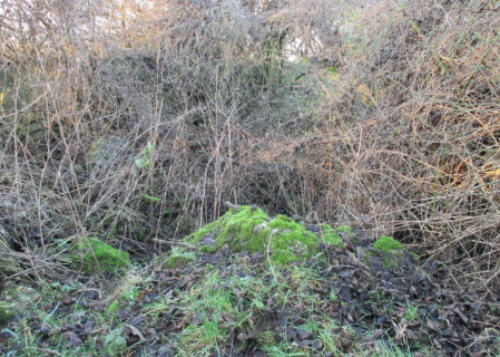

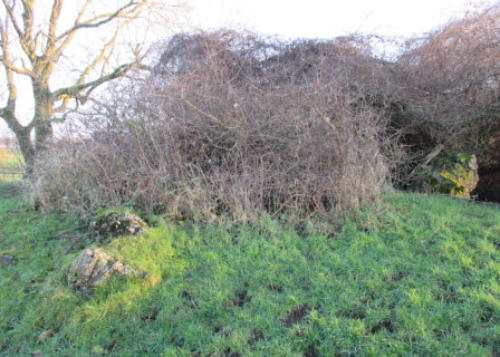

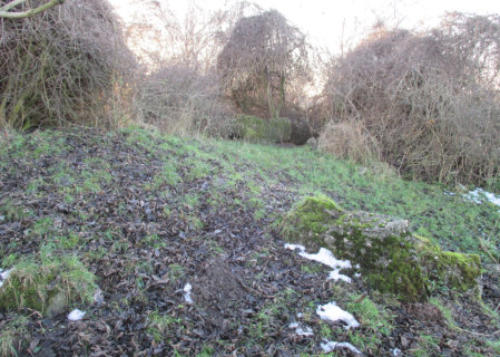

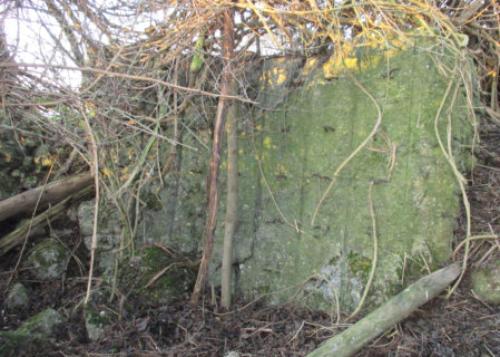

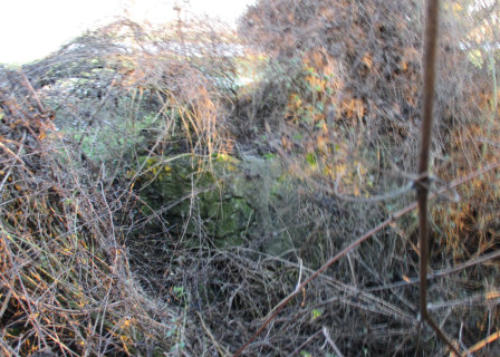

: Beton restant aanwezig
Kazemat 91 S

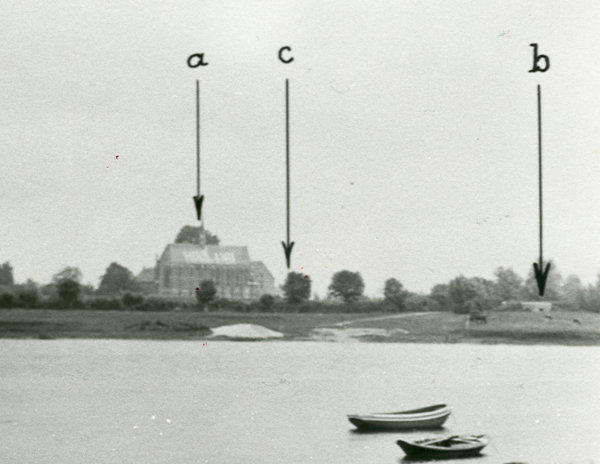

A = Kruisheren klooster St. Agatha B = Kazemat 91 S C = Opstelling 8-staal
FotoArchiefDienst Cuijk
Beeldbank WO2 - Nationaal Oorlogs- en Verzetmuseum Overloon
FotoArchiefDienst Cuijk
Nationaal Bevrijdingsmuseum 1944 - 1945, Groesbeek

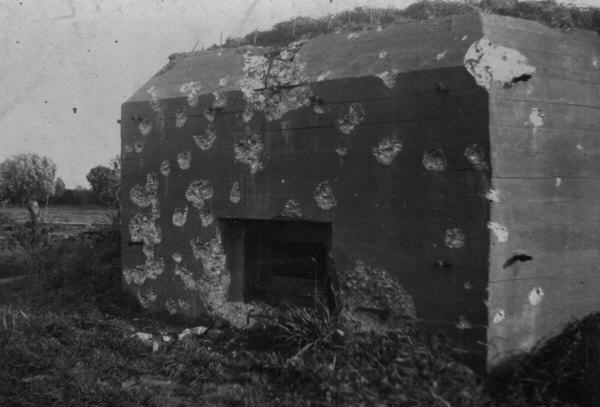

Kazemat 91 S

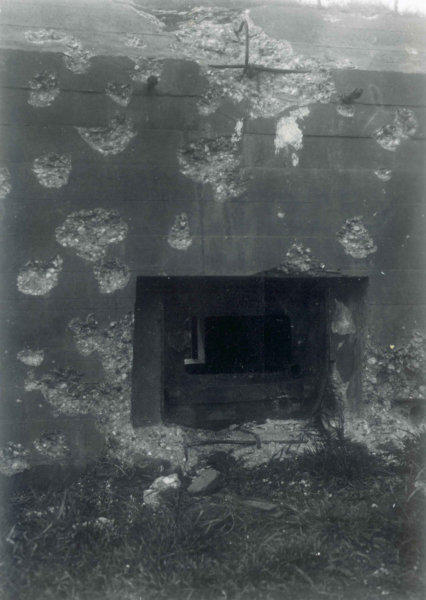

Pak-treffer in de schietgatomlijsting
